konfigurasi swicth VLAN

Assalamu'alaikum Wr.Wb

Disini saya akan sharing tentang konfigurasi switch tplink series TL-SG5412F di switch ini terdapat 12 port SFP dan 4 port UTP. Nah, mungkin yang pertama konfigurasi switch ini akan bingung karna jarang ada memakai switch series ini...
pertama saya juga bingung gimana caranya, karena harus pakai logika untuk memahami nya...

ini dia yang di tunggu-tunggu gambarnya switch TL-SG 54122F :-)

cara konfigurasinya sebagai berikut... di perhatikan ya karna sedikit rumit :-)
Bahan yang harus di siapkan ~> di TKJ ada juga bahan nya harus di siapkan bukan hanya di jurusan masak-memasak :-)
1. kabel utp
2. switch
3. kabel power
4. laptop
5. yang penting listrik karna enggak ada listrik mau hidupin gimana ya... :-)

konfigurasi ini di bawah
1. masukan kabel utp di port dan di laptop

Di Switch

Di Laptop

2. klik wireless yang berada di kanan bawah

3. setelah keluar tab wireless

4. klik Open Network and Sharing Center

5.Dan akan keluar tab dialog network and sharing center

6. sekarang yang dilakukan pilih change adapter setting

7. Nah, disini kita disable wirelessnya dengan cara klik kanan wireless lalu pilih disable

8. sedangkan local area conection kita enable kan caranya klik kanan lalu enable

9. Di langkah yang kesembilan kita atur ip laptop dengan ip default switch cara nya klik properties

akan keluar tab lagi seperti di bawah ini lalu pilih internet protocol version 4 (TCP/IPv4)

setelah itu kita pilih Use the Following adress dan masukan Ip address dan subnetmasknya contohnya di bawah sini yah....

lalu OK

10. kita buka web browser boleh mozila, chrome dll
11. kita isikan IP di link browser ~> IP default switch ya... jangan salah

12. isikan user dan paswordnya karna masih default isikan user:admin password:admin

Nah, sampai sekarang baru cara masuk ke switch... Lanjut ya, Masih kuat kan ?
13. pertama yang harus di konfigurasi adalah vlan caranya sebagai berikut

kita buka tab vlan

Di situ terdapat 2 tab yaitu Vlan config (untuk membuat Vlan) dan Port config (untuk mengganti mode switch)

Sekarang yang kita lakukan membuat vlan cara klik creat yang berada di bawah ya

disini kita lakukan cara membuat vlan:

a. gambar bertuliskan nomor1 : kita isikan vlan yang ingin dibuat 2-4094 ~> ini batasan vlan ya..
b. gambar bertuliskan nomor2 : untuk mendiskripsikan vlan contoh(mengarah kemana atau modenya)
c. gambar bertuliskan nomor3 : select untuk memilih port berapa yang akan di konfigurasi
d. gambar bertuliskan nomor4 : untuk mengiyakan atau mensetujui konfigurasi tersebut

14. Kita lanjut ke step berikutnya yaitu cara masukan IP sebagai berikut stepnya

~> kita klik system info ya, di situ terdapat beberapa tab, pembahasan nya di bawah ya

di tab System Sumary fungsinya untuk melihat port yang digunakan

kalo di gambar saya menggunakan port 12

Device Description fungsinya di gunakan sebagai nama switch, lokasi dan contact (contoh nama: switch kudus lokasi: SMK Ma'arif contact: mzaid7348@gmail.com digunakan untuk menghubungi kalo ada masalah)

System time fungsinya untuk mengganti waktu

Daylight saving time fungsinya sistem untuk menyimpan cahaya siang hari

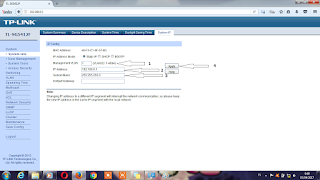

Sistem IP fungsinya untuk mengatur IP Switch di gunakan untuk masuk ke Switch (contoh management Vlan: isi Vlan yang sudah di buat tadi, IP address dan subnetmask : disini anda bisa merubah IP agar orang tidak mudah tau)

Lalu Apply ya kalo sudah...

cara memasukan IP dengan di Sistem IP ya, yang Di atas ini silahkan anda pahami... :-)

15. Nah kalo di tab User Management digunakan membuat user baru. Dibawah ini keterangan nya ya..

gambar bertuliskan nomor 1 : user table di gunakan untuk melihat semua user

gambar bertuliskan nomor 2 : untuk membuat user dan password baru agar bisa masuk ke switch

kalo tab user config gunanya untuk membuat user dan password baru caranya sebagai berikut

1. klik tab config

2. lalu isikan username

3. di access level ada 2 tipe yaitu guest dan admin. Yang guest adalah untuk melihat tidak bisa untuk mengedit tapi yang admin adalah sepenuhnya bisa mengedit juga bisa melihat
